Мобильные стеллажи: +45% ёмкости и сравнение с фронтальными

Склад площадью 800 м² с фронтальными стеллажами вмещает 1100–1300 паллетомест. Заменить ту же зону на мобильные стеллажи на рельсах — и в неё помещается 1600–1900 мест. Прирост в 45% появляется буквально из воздуха — точнее, из убранных рабочих проходов, которых теперь не пять, а один.¹

Цена за этот прирост: стоимость метра вырастает в 2,5 раза, скорость доступа падает в 4–5 раз, а к полу появляются жёсткие требования по ровности и нагрузке. Ниже — детальное сравнение мобильных и фронтальных стеллажей по 8 критериям с цифрами, разбор двух типов мобильных систем (механической и электрической) и кейс архивного склада на 2400 м², где замена дала экономию аренды 4,2 млн ₽ в год.

Что такое мобильные стеллажи

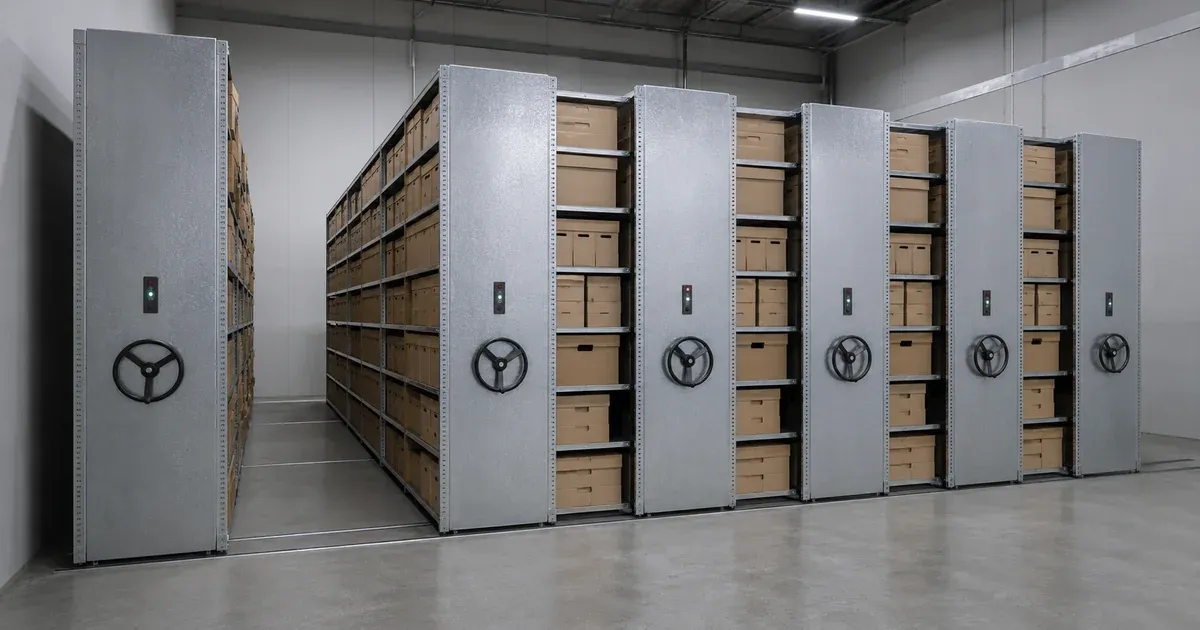

Мобильные стеллажи — это паллетные или полочные секции, установленные на тележках с роликами, которые катятся по рельсам, утопленным в пол склада. Между секциями есть только один рабочий проход — он «перемещается» вместе со стеллажами. Оператор подъезжает к нужной секции, активирует механизм, и нужные секции расходятся, открывая проход именно там, где требуется.

Конструктивно это та же селективная стеллажная система (рамы, балки, ярусы), что и фронтальная, но смонтированная на подвижном основании. Каждая секция длиной 12–30 м весит вместе с паллетами 8–25 тонн. Чтобы такая масса двигалась плавно и точно, требуются рельсовые направляющие из закалённой стали, точная нивелировка пола и системы блокировки от случайного схождения секций при человеке внутри прохода.

Идея пришла из архивного хранения: в 1960-х годах библиотеки и юридические архивы Европы массово ставили компактные системы Compactus и Forster. С 1990-х мобильные стеллажи проникли на промышленные склады — холодильники, фарма, запчасти медленного оборота. Сейчас доля мобильных систем на складах СНГ — 3–5% против 12–18% во фронтальных, рост последних пяти лет — 20–25% в год.

Главная польза мобильных стеллажей — резкое сокращение числа проходов. Фронтальная схема требует прохода между каждой парой рядов: 5 рядов = 4 прохода по 2,7–3,5 м. На складе 1000 м² проходы занимают 350–450 м². У мобильных схема другая: 5 рядов = 1 проход, остальные ряды сомкнуты вплотную. Проходы занимают всего 70–100 м². Высвободившиеся 250–350 м² заполняются дополнительными секциями — отсюда и приходит +45% ёмкости.²

Два типа мобильных систем

Все мобильные системы делятся на два класса по типу привода — механические и электрические. Внешне они похожи, но различия в стоимости, скорости и применении — кратные. Третий промежуточный вариант — полуавтоматические с электроприводом и ручным управлением — мы относим к электрическим, потому что фундамент один.

Механические мобильные стеллажи. Секция движется за счёт мускульной силы оператора, который вращает штурвал на торце ряда. Через зубчатую передачу усилие передаётся на оси тележек. Передаточное число — 30:1 или 50:1, поэтому секция массой 12 тонн сдвигается одним человеком без напряжения, но скорость — 0,1–0,2 м/с. Открытие прохода шириной 1,2 м занимает 8–15 секунд штурвалом плюс 5–10 секунд на подход и закрытие безопасной блокировки.

Применение механических — лёгкие нагрузки (до 500 кг на погонный метр секции), архивы, фарма, мелкая комплектация. Длина секции редко превышает 18 м из-за нарастающего усилия на штурвале при большей массе. Цена — 1300–1700 ₽ за м² готовой системы под ключ, без учёта рельсов и подготовки пола. Привлекательны для МСБ: не требуют электропитания в зоне хранения, ремонтопригодны силами штатного механика, ресурс штурвальной передачи — 15–20 лет при ежедневной эксплуатации.

Электрические мобильные стеллажи. Секция оснащена электродвигателем 0,75–2,2 кВт, который через редуктор приводит в движение тележки. Управление — с пульта на торце или с радиобрелока у оператора. Скорость — 0,3–0,5 м/с, открытие прохода 1,2 м занимает 3–6 секунд. Грузоподъёмность доходит до 1500 кг на погонный метр секции, длина секции — до 30 м, количество секций в ряду — до 20.

Электрические системы дороже: 1800–2400 ₽ за м² готовой системы плюс стоимость кабельных трасс, источников питания и систем безопасности (фотобарьеры на входе в проход, кнопки экстренной остановки в каждой секции). Применение — паллетные склады с грузом 600–1500 кг, холодильники, склады запчастей и расходных материалов. Окупаемость на крупных складах (3000+ м²) лучше, чем у механических, за счёт более высокой производительности — оператор не тратит силы на штурвал.

Критерий 1. Ёмкость на квадратный метр

Сравнивать мобильные и фронтальные стеллажи имеет смысл при типовой постановке: склад 1500–3000 м², высота потолков 6–10 м, евро-паллеты 800×1200 мм, нагрузка 800–1000 кг на паллету. Восемь критериев ниже покрывают ёмкость, скорость, экономику и эксплуатационные требования.

Фронтальные стеллажи на типовом складе 2000 м² с проходами 2,7 м под ричтрак вмещают 1100–1300 паллетомест на этаж. Полезная площадь — 45–55% от общей: остальное занимают проходы и зона отгрузки. Если высота позволяет 4 яруса, итого 4400–5200 паллетомест.

Мобильные стеллажи на том же складе вмещают 1600–1900 паллетомест на этаж. Прирост — 40–48%, в среднем +45%. Полезная площадь — 65–75% от общей. На 4 ярусах — 6400–7600 паллетомест. Реальный выигрыш по ёмкости — 2000–2400 дополнительных мест на той же площади.

Чем больше длина ряда, тем сильнее эффект. На коротких рядах (до 8 м) прирост скромный — 25–30%, потому что доля торцевых элементов в общей массе выше. На рядах 18–25 м прирост достигает 50–55%. Максимум плотности — при квадратной планировке склада и длине рядов от 20 м.

Критерий 2. Скорость доступа к паллете

Фронтальная схема даёт мгновенный доступ к любой ячейке. Цикл ричтрака «подъехать — поднять — забрать» занимает 1,5–2,5 минуты в зависимости от расстояния и высоты яруса. Производительность — 25–35 паллет в час.

Мобильная схема добавляет к каждому циклу время открытия прохода. На механической системе — 15–30 секунд штурвалом, на электрической — 5–12 секунд автоматически. Но это только начало: после операции проход нужно закрыть, чтобы открыть другой к следующей паллете. Если задание комплектования содержит 12 паллет из 8 разных проходов, открытие/закрытие проходов добавляет 4–8 минут к стандартному циклу.

Реальная производительность мобильных стеллажей — 6–10 паллет в час на электрической системе и 4–7 паллет в час на механической. Это в 4–5 раз медленнее фронтальной схемы. Если ваш грузопоток превышает 80–100 паллет в смену, мобильные стеллажи создают узкое место — даже два оператора с разными погрузчиками не могут работать одновременно, потому что система разводит секции под одного.

Критерий 3. Стоимость квадратного метра

Цена готовой мобильной системы — 1500–2000 ₽ за м² под ключ (механика — нижняя граница, электрика — верхняя). Сюда входят секции, тележки, рельсовые направляющие, монтаж и пусконаладка. Подготовка пола (нивелировка, армирование) — отдельные 600–1200 ₽ за м².

Фронтальные стеллажи стоят 600–800 ₽ за м² под ключ. Подготовка пола требуется минимальная — допустимы неровности до 8 мм на 2 м, что соответствует обычной промышленной стяжке. Соотношение 1:2,5 — мобильные стеллажи дороже в два с половиной раза по чистым металлоконструкциям.

Если переводить в стоимость паллетоместа, разница меньше: мобильные дают больше мест на том же м². Расчёт для склада 2000 м²: фронтальные = 1,2–1,6 млн ₽ за металлоконструкции / 1200 мест = 1000–1300 ₽ за паллетоместо. Мобильные = 3,0–4,0 млн ₽ + 1,2–2,4 млн за пол = 4,2–6,4 млн ₽ / 1750 мест = 2400–3700 ₽ за паллетоместо.

Мобильные дороже в 2–3 раза по цене за место, но выигрывают по аренде. На складе с арендой 600 ₽/м²/месяц экономия 800 м² за счёт уплотнения = 480 000 ₽/месяц = 5,76 млн ₽/год. Окупаемость наценки мобильной системы — 4–7 лет, в зависимости от региона и арендных ставок.

Критерий 4. Грузоподъёмность

Фронтальные стеллажи стандартной серии работают с нагрузкой 1500–2500 кг на ярус (одна или две паллеты). Усиленные конструкции выдерживают до 4000 кг на ярус. Ограничение — прочность балок и стоек рамы, нагрузка на пол распределяется по большой площади и не критична.

Мобильные стеллажи держат 500–1000 кг на погонный метр секции — то есть, 800–1500 кг на ярус с двумя паллетами. Это вдвое меньше фронтальных при сопоставимых деньгах. Причина — ограничения по нагрузке на тележки и рельсы. Усиленные мобильные системы для тяжёлых грузов (до 1500 кг на пог. м) требуют толстых рельсов из легированной стали и двойных тележек на каждую секцию, что добавляет 30–50% к стоимости.

Для архивов, документов и лёгкой продукции 500–1000 кг на пог. м хватает с запасом — типовая загрузка коробками не превышает 200–400 кг на пог. м. Для металлопроката, строительных материалов, тяжёлой химии мобильные не подходят: рельсы быстро деформируются, тележки выходят из строя за 6–18 месяцев против заявленных 15 лет ресурса.

Критерии 5–6. Монтаж и перенос

Фронтальные стеллажи монтируются бригадой 3–4 человек со скоростью 30–50 секций в смену. Подготовка пола — анкерное крепление к стяжке, никакой нивелировки. Бригада с обычным электроинструментом за 5–10 рабочих дней собирает 200–300 секций. Стоимость монтажа — 500–900 ₽ за секцию.

Мобильные стеллажи монтируются в три этапа. Первый — подготовка пола: фрезеровка канавок под рельсы или заливка нового армированного основания, нивелировка поверхности с допуском ±2 мм на 10 м. Это 7–14 рабочих дней силами строительной бригады, стоимость — 600–1200 ₽ за м². Второй — укладка и сварка рельсов: 3–5 дней, стоимость — 400–700 ₽ за погонный метр рельса. Третий — сборка секций и тележек: те же 5–10 дней, что и у фронтальных, плюс пусконаладка электрики и систем безопасности — ещё 3–5 дней.

Полный цикл монтажа мобильной системы на 2000 м² — 25–40 рабочих дней против 7–12 дней для фронтальной. Стоимость монтажа в 3–5 раз выше. Сроки удлиняют процесс ввода склада в эксплуатацию — это критично, если склад строится под арендатора с фиксированной датой передачи.

При переносе разница ещё резче. Фронтальные стеллажи демонтируются той же бригадой со скоростью 50–80 секций в смену. Балки и рамы упаковываются, перевозятся на новый объект и собираются заново. Потери от демонтажа — 5–10% метизов и крепежа, рамы и балки переиспользуются на 90–95%. Стоимость переноса — 300–600 ₽ за секцию плюс транспорт.

Мобильные стеллажи переносятся с потерями 25–40% от стоимости системы. Рельсы при демонтаже часто деформируются, тележки требуют переборки с заменой подшипников, электрические компоненты (контроллеры, кабельные трассы) переустанавливаются заново под новую планировку. Подготовка пола на новом объекте — заново, никакого переиспользования. Если арендуете склад на 3–5 лет и не уверены в продлении договора — мобильные стеллажи невыгодны, экономика разваливается на переезде. Для собственного склада или долгосрочной аренды (от 10 лет) перенос неактуален, и преимущества по плотности окупают высокую стоимость переноса.

Критерий 7. Требования к полу склада

Фронтальные стеллажи допускают обычную промышленную бетонную стяжку марки М300 с неровностью до 8 мм на двухметровой рейке. Нагрузка распределяется через анкеры в стойках — точечная нагрузка 30–80 кН на анкер, распределённая по плите. Стандартный пол склада класса В выдерживает без усиления.

Мобильные стеллажи требуют ровного пола с допуском 2 мм на 10 м длины рельса. Это в 4 раза точнее обычной промышленной стяжки. Часто требуется новая стяжка поверх существующей, армированная сеткой 100×100×5 мм, толщиной 80–120 мм. Нагрузка на пол распределённая, но динамическая: при движении секций возникают переменные нагрузки 2–4 тонны на погонный метр рельса.³

Для арендуемых складов с готовой стяжкой условия пола проверяются специальной экспертизой. Если стяжка не подходит, добавляется 600–1500 ₽ за м² на её усиление. На складах класса А и А+ современной постройки пол обычно соответствует — нивелировка минимальная. На складах класса B и C почти всегда требуется перезаливка.

Критерий 8. Подходящие категории товара

Фронтальные стеллажи универсальны — подходят под любой штучный паллетный груз с оборачиваемостью от 0,1 до 12 раз в месяц. Без ограничений по SKU, типу упаковки, температурному режиму.

Мобильные стеллажи имеют узкую специализацию. Идеальные категории: архивы и документы (оборачиваемость 0,01–0,05 в месяц, лёгкий вес), музейные фонды, библиотечные хранилища, медицинские расходные материалы с длинным циклом (контрастные жидкости, расходники операционных), запчасти медленного оборота (категории C/D ABC-анализа), холодильное хранение медикаментов с медленным расходом.

Неподходящие категории: FMCG-товары любой группы, e-commerce-склады с быстрой комплектацией, склады запчастей высокого оборота (категории A/B), сезонные товары с пиковым потреблением. Везде, где грузопоток превышает 50–80 паллет в смену, мобильные стеллажи проигрывают фронтальным по совокупности параметров.

Сводная таблица 2×8

Таблица показывает разнонаправленные плюсы и минусы. Мобильные выигрывают только по двум критериям — ёмкости и (косвенно) экономии аренды. По всем остальным проигрывают. Это узкоспециализированная система, а не универсальное решение.

Когда брать и когда не брать мобильные стеллажи

Три условия, при которых мобильные стеллажи финансово оправданы.

Высокая стоимость площади. Склад в Москве в пределах МКАД, аренда от 800 ₽/м²/месяц. Холодильный склад с -18 °C, где каждый м² стоит дороже из-за электроэнергии и теплоизоляции. Подземное хранилище в центре города с арендой 1500–3000 ₽/м². Везде, где экономия 30–40% площади даёт серьёзные деньги, наценка мобильных окупается за 4–6 лет.

Медленный оборот. Архивы (бухгалтерские документы 5+ лет, юридические дела, медицинские карты), музейные фонды, библиотеки, склады запчастей категории C/D с расходом 1–4 раза в год на позицию, фармсклады с препаратами длительного срока годности. Если паллета лежит на месте дольше 60 дней без обращения, медленный доступ мобильной системы не критичен.

Режим FEFO с большим запасом срока годности. Медикаменты, бытовая химия, корма для животных с гарантийным сроком 24–36 месяцев. Ротация по FEFO происходит ежеквартально, оборачиваемость низкая, и плотность важнее скорости.

Конкретный профиль для мобильных: склад 1500–3000 м², один-два оператора в смену, грузопоток 20–50 паллет в день, операции — приёмка партий по 30–80 паллет и отгрузка по 5–15 паллет. Если эти параметры совпадают на 70%+ — мобильные стеллажи окупятся в горизонте 5 лет.

Подробнее о расчёте — в статье о том, как рассчитать паллетоместа на складе.

Четыре сценария, где мобильные не подходят

Если хотя бы один из четырёх ниже параметров описывает ваш склад — мобильные стеллажи проиграют фронтальным по совокупности параметров.

Быстрый оборот. Если оборачиваемость склада превышает 1,5 раза в месяц, мобильные становятся узким местом. Производительность 6–10 паллет в час физически не позволяет обработать 200+ операций в смену даже двумя погрузчиками. Узким местом становится открытие/закрытие проходов, а не сама техника.

Многократный доступ. Кросс-докинг, фулфилмент e-commerce, штучная комплектация заказов — везде, где оператор за смену обращается к 50+ разным секциям, мобильные теряют 30–50% рабочего времени на переключение проходов. Фронтальные дают мгновенный доступ и экономят 2–4 часа в смену на оператора.

Тяжёлые грузы. Металлопрокат, стройматериалы, тяжёлая химия (мешки 25–50 кг по 30+ штук на паллету). Превышение нагрузки 1000 кг на пог. м секции — типовой случай, при котором рельсы и тележки выходят из строя за 6–18 месяцев. Для тяжёлых грузов берите фронтальные стеллажи с усиленными рамами или набивные.

Короткая аренда. Договор аренды на 3 года или меньше. Окупаемость мобильных не дотягивает до окончания срока, перенос системы обойдётся в 25–40% её начальной стоимости. На коротких договорах берите фронтальные — они мобильнее в смысле перевозки на новый объект.

Если хранение однородное и LIFO-режим допустим, рассмотрите альтернативу мобильным — набивные стеллажи drive-in. Они дешевле, проще в эксплуатации и тоже дают высокую плотность.

Кейс: архивный склад на 2400 м²

Региональный архив юридических документов в подмосковном Климовске занимает арендуемое здание 2400 м² при ставке 720 ₽/м²/месяц. До модернизации в 2023 году архив использовал фронтальные стеллажи на 4 яруса с проходами 2,1 м под рохлю — 14 800 паллетомест с коробками формата 600×400×320 мм.

Проблема: за 7 лет работы архив заполнился на 96%, оставшегося места хватало на 3–4 месяца поступлений. Расширение требовало либо аренды дополнительных 800–1000 м² (рост аренды на 580–720 тыс. ₽/месяц), либо реорганизации существующей площади.

Решение: замена фронтальных стеллажей на механические мобильные с штурвальным приводом. Расчёт показал прирост ёмкости на 47% — с 14 800 до 21 800 паллетомест. Это давало запас на 5–6 лет приёма документов без расширения арендуемой площади.

Экономика проекта:

• Стоимость новой системы (мобильные секции, рельсы, монтаж, новая стяжка): 4,6 млн ₽.
• Демонтаж и продажа фронтальных стеллажей на вторичном рынке: возврат 480 тыс. ₽.
• Простой архива на время монтажа (28 рабочих дней): арендная нагрузка 805 тыс. ₽.
• Альтернативная аренда 900 м²: 648 тыс. ₽/месяц = 7,78 млн ₽/год.
• Чистая экономия первого года: 7,78 − 0,49 (амортизация инвестиций) = 7,29 млн ₽.

Окупаемость инвестиций составила 7 месяцев, дальнейшая экономия — 4,2 млн ₽/год чистыми за счёт неувеличения арендной нагрузки. За 5 лет планируемой эксплуатации экономия — 21 млн ₽ при инвестициях 4,1 млн ₽ (с вычетом возврата от продажи старых стеллажей).

Что не учли изначально и пришлось добавлять: систему пожарной сигнализации с датчиками внутри сомкнутых секций (стандартные потолочные не покрывают зону между секциями) — +320 тыс. ₽. Доработка пожарной сигнализации заняла дополнительные 12 рабочих дней.

Подробнее об организации хранения и логистических потоках — в статье о зонировании склада и логистике потоков.

FAQ

Можно ли совместить мобильные и фронтальные стеллажи на одном складе?

Да, и это распространённая практика на складах от 3000 м². Мобильные ставят в зону медленного оборота (категории C/D ABC-анализа, 60–70% площади), фронтальные — в зону быстрого оборота (категории A/B, 30–40% площади) у зоны отгрузки. Такая компоновка даёт 25–35% выигрыш по площади против чисто фронтальной схемы при сохранении скорости работы с быстрооборачиваемыми позициями. Главное условие — чёткое разделение потоков техники и операторов, две зоны обслуживаются раздельно.

Что произойдёт, если оператор окажется в проходе при закрытии секций?

Все современные мобильные стеллажи оснащены тремя уровнями защиты. Первый — фотобарьер на входе в проход, блокирующий движение секций при пересечении луча. Второй — ковровый датчик присутствия в проходе, который физически фиксирует человека или технику. Третий — механическая блокировка штурвала или электрический предохранитель, останавливающий движение при сопротивлении в 30–50 кг. По требованиям ГОСТ Р 55525-2017, на каждой секции должна быть кнопка экстренной остановки, доступная изнутри прохода с любой позиции. Стоимость полного комплекта систем безопасности — 280–450 тыс. ₽ для системы на 1500 м².

Сколько электроэнергии потребляют электрические мобильные стеллажи?

Двигатели мощностью 0,75–2,2 кВт на секцию работают только во время движения — 3–8 секунд на открытие/закрытие прохода. Среднее потребление одного открытия — 0,005–0,015 кВт·ч. Склад на 2000 м² с 8 рядами и 80–120 открытий проходов в смену потребляет 0,8–1,5 кВт·ч в день на привод. В годовом исчислении — 250–450 кВт·ч, или 1500–2700 ₽/год при тарифе 6 ₽/кВт·ч. Затраты ничтожные на фоне стоимости системы и не учитываются в расчёте окупаемости.

Какой срок службы у мобильных стеллажей?

Производители заявляют 15–20 лет при двух циклах открытия каждой секции в смену. Реальный ресурс при щадящей эксплуатации (5–8 циклов в день, плановое обслуживание раз в год) — 18–25 лет для секций и рельсов, 8–12 лет для тележек и подшипников, 10–15 лет для электроприводов. Замена изношенных тележек обходится в 35–60 тыс. ₽ за секцию, что составляет 8–12% от стоимости новой системы. Раз в 4–5 лет рекомендуется выверка нивелировки рельсов с подложкой металлических прокладок — операция занимает 2–3 дня, стоимость — 80–120 тыс. ₽ на 1500 м².

Подходят ли мобильные стеллажи для холодильного склада с -18 °C?

Подходят, но с двумя оговорками. Первая — электрические системы требуют двигателей в морозостойком исполнении (-40 °C) и подогрева редукторов; это +20–30% к стоимости электрики. Механические штурвальные работают без модификаций, но при -18 °C усилие на штурвале растёт на 15–25% из-за густоты смазки. Вторая — рельсовое основание подвержено температурным деформациям: на длинном ряду (от 18 м) разница температур 35 °C между монтажом и эксплуатацией даёт линейное удлинение 6–8 мм. Это компенсируется зазорами в стыках рельсов и подвижными опорами. Экономика на холодильнике особенно выгодна — экономия 40% площади даёт 3–6 млн ₽/год экономии на холоде для склада 2000 м².

Если после сравнения остались вопросы по другим типам высокоплотных систем — рекомендуем материалы: устройство и характеристики фронтальных стеллажей и набивные стеллажи drive-in — полный обзор.

¹: ГОСТ Р 55525-2017 «Оборудование складское сборно-разборное. Стеллажи. Общие технические условия» — основной российский норматив по конструкции и испытаниям стеллажных систем, включая мобильные. ²: FEM 10.2.02 — европейский стандарт проектирования паллетных стеллажей, содержит расчётную методику для подвижных систем (mobile rack) и требования к рельсовым основаниям. ³: СП 20.13330.2016 «Нагрузки и воздействия» — определяет требования к расчёту нагрузок на пол под мобильными стеллажами, включая динамические воздействия от движения секций.
