Электробезопасность склада: УЗО, заземление, классы защиты

Нормативная база: ПУЭ, СП 76.13330 и федеральные законы

Электробезопасность склада регулируют 5 документов. Без понимания их иерархии невозможно ни спроектировать электрику, ни принять её у подрядчика, ни пройти проверку Ростехнадзора.

ПУЭ 7 (Правила устройства электроустановок, 7-е издание). Базовый документ. Главы 1.7 (заземление и защитные меры), 7.4 (электроустановки в пожароопасных зонах) и 6.6 (освещение производственных помещений) — обязательны для каждого склада. ПУЭ — не ГОСТ, но имеет обязательный статус по ФЗ-184 «О техническом регулировании».

СП 76.13330.2016 «Электротехнические устройства». Актуализированная редакция СНиП 3.05.06-85. Регулирует монтаж: способы прокладки кабелей, монтаж щитов, заземление, проверка соединений. На приёмке инспектор Ростехнадзора сверяет работы с этим документом.

ГОСТ Р 50571 (серия). Гармонизирован с международным IEC 60364. ГОСТ Р 50571.3-2009 — защита от поражения током, ГОСТ Р 50571.5.52-2011 — выбор и монтаж кабелей. На эти документы ссылается ПУЭ.

ФЗ-123 «Технический регламент о требованиях пожарной безопасности». Глава 14 (электротехнические изделия) — обязательное применение пожаробезопасных кабелей в путях эвакуации и пожароопасных зонах. На складе категорий В1–В3 это означает кабель типа ВВГнг-LS или нг-FRLS как минимум. Подробнее о категориях — в материале о пожарной безопасности склада.

ПТЭЭП и ПОТЭУ. Правила технической эксплуатации (ПТЭЭП) и правила охраны труда (ПОТЭУ, приказ Минтруда № 903н от 15.12.2020) — действуют после ввода объекта в эксплуатацию. Регламентируют периодические измерения, испытания, оформление журналов, допуск персонала с группой по электробезопасности.

Сводная иерархия документов и ответственность:

На практике инспектор приходит со сводным списком из 30–50 пунктов, в котором требования всех документов сведены воедино. Чтобы пройти проверку без штрафа, важно отслеживать актуальность редакций: ПУЭ 7 действует с 2003 года, но отдельные главы обновляются, и принятие в 2024–2025 годах новых нормативов в области УЗО и заземления заставляет пересматривать ранее согласованные проекты.

<!-- callout-1 -->

<!-- kpi-1 -->

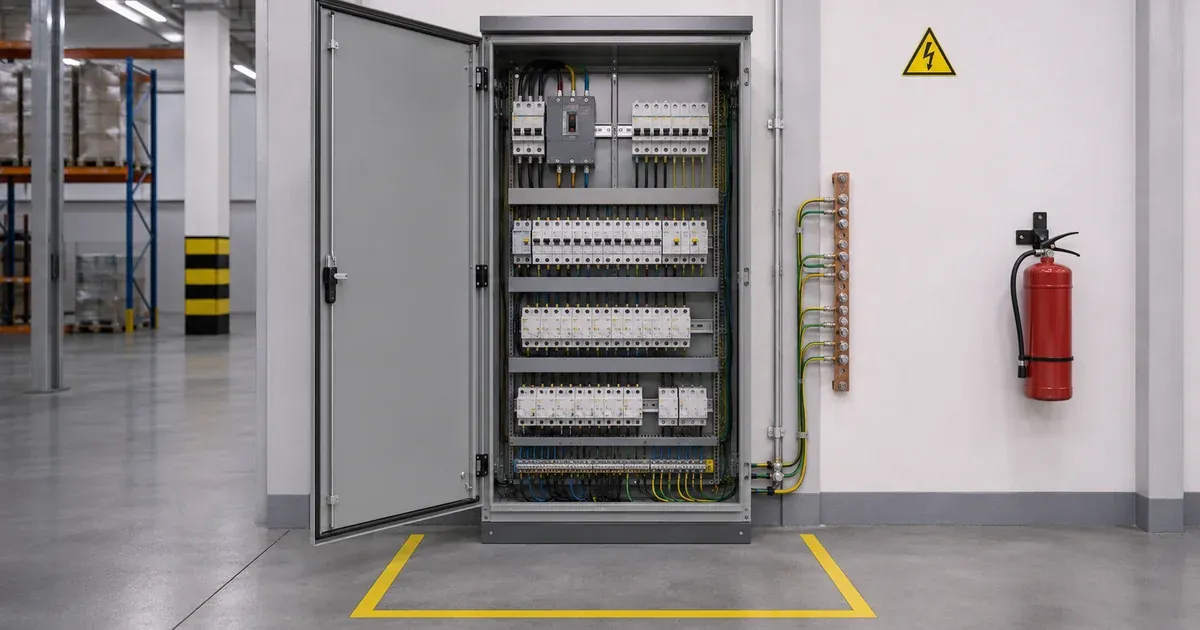

Требования к электрощиту: IP54 общий, IP65 для холодильника

Электрощит — сердце системы. Все защитные устройства, автоматы и УЗО смонтированы здесь, и от его исполнения зависит, как будет работать защита в условиях склада: пыль, перепады температуры, иногда влажность.

Классы защиты IP по ГОСТ 14254-2015. Двузначный код: первая цифра — защита от твёрдых частиц (0–6), вторая — от воды (0–9). Для склада применяются 3 варианта.

IP54 — основной щит сухого склада. «5» — защита от пыли (полная защита от прикосновений и частичная от пыли), «4» — защита от брызг с любого направления. Это минимум по СП 76.13330 для большинства складских зон. Стоимость металлического щита IP54 на 24–36 модулей: 18 000–32 000 ₽ без наполнения.

IP65 — для холодильника, прачечной, моечной. «6» — полная пыленепроницаемость, «5» — защита от струй воды под низким давлением. Применяется во влажных и неотапливаемых зонах: морозильник (конденсат при размораживании), участки с уборкой моющими машинами. Стоимость щита IP65 на ту же ёмкость: 32 000–58 000 ₽.

IP66 и выше — для уличных распределительных пунктов. При установке на улице (РУ освещения территории, насосной станции пожаротушения) применяется IP66 или IP67. Стоимость — в 2,2–3 раза выше IP54.

Сравнение классов защиты по применимости на складе:

На приёмке щита проверяют 5 пунктов: маркировку IP на корпусе, наличие уплотнителя двери, исправность замка, ввод кабелей через сальники соответствующего IP, отсутствие сквозных щелей. Самое частое нарушение — кабельные вводы без сальников: заявлен IP54, а по факту пыль и влага попадают через незакрытые отверстия. УЗО и автоматы выходят из строя за 12–18 месяцев вместо заявленных 15 лет.

Компоновка щита для склада 1 500–3 000 м²:

Внутри щита располагают шину PE (жёлто-зелёная маркировка, соединяется с контуром заземления проводом не менее 16 мм² медь) и шину N (синяя). Раздельные шины PE и N — обязательное требование системы TN-S, стандарта для нового строительства.

УЗО: 30 мА за 10 мс и селективные устройства

УЗО (устройство защитного отключения) реагирует на ток утечки. Если человек коснулся фазы — через тело потечёт ток на землю, разность токов в фазе и нейтрали превысит уставку, и УЗО отключит цепь за миллисекунды. Без УЗО касание фазы 220 В — почти гарантированный смертельный исход за 0,1–0,3 секунды.

Уставка 30 мА — стандарт для защиты людей. ГОСТ Р 50571.3-2009 однозначно требует уставку не более 30 мА на групповых линиях, к которым подключены розетки и оборудование, доступное персоналу. Для влажных и сырых помещений (моечная, морозильник) — уставка 10 мА. Уставки 100, 300, 500 мА применяются только для противопожарной защиты и резервирования, но не для защиты людей.

Время срабатывания — не более 10 мс при токе 5 I∆n. Это проверяется на приёмке тестером УЗО: подаётся ток в 150 мА (5 × 30 мА), измеряется время до отключения. Если больше 10 мс — УЗО не выполняет защитную функцию и подлежит замене.

Типы УЗО по форме тока утечки. Тип AC — реагирует только на синусоидальный переменный ток утечки. Самый дешёвый и распространённый, но не подходит для электроники с импульсными источниками питания (компьютеры, частотные преобразователи, зарядные ИБП). Тип A — реагирует и на постоянную составляющую утечки. Обязателен для зарядных станций погрузчиков, IT-стоек, преобразователей частоты. Тип B — для трёхфазных частотных преобразователей с гладким постоянным током. Дороже типа A в 2,5–3 раза.

Сравнение типов УЗО:

Селективные УЗО. Если поставить вводное УЗО 30 мА на ввод всего щита, то любая утечка в любой группе обесточит весь склад. Это критично для холодильника или серверной. Решение: вводное селективное УЗО с уставкой 100–300 мА и задержкой срабатывания 40–150 мс (маркировка «S» — selective), а на групповых линиях — обычные 30 мА. Принцип селективности: при утечке сначала отключается ближайшее к месту аварии УЗО, вводное остаётся включённым. Стоимость селективного УЗО на ввод: 8 500–18 000 ₽ для 63–100 А.

На приёмке электрощита запросите у подрядчика 3 документа на УЗО: сертификат соответствия (срок действия — не менее 12 мес от даты приёмки), паспорт изделия с указанием уставки и времени срабатывания, протокол испытаний с замером времени срабатывания (выполняется электролабораторией с лицензией). Без протокола испытаний акт приёмки электромонтажных работ Ростехнадзор не подпишет.

Заземление контура: сопротивление не более 4 Ом

Контур заземления — металлические электроды в грунте, к которым подключается шина PE щита. При замыкании фазы на корпус оборудования ток через заземление утекает в землю, УЗО или автомат реагируют и отключают цепь. Без заземления корпус оборудования остаётся под фазным напряжением, и любое касание — поражение током.

Норма — не более 4 Ом по ПУЭ 7 (п. 1.7.103). Для воздушных ЛЭП до 1 кВ при удельном сопротивлении грунта более 100 Ом·м допускается до 8 Ом, для систем молниезащиты — отдельные нормы. Для типового склада ориентир — 4 Ом.

Конструкция контура. Вертикальные электроды — стальной уголок 50 × 50 × 5 мм или круг 16 мм, длиной 2,5–3 м, забитые в грунт по периметру здания. Расстояние между электродами — 2,5–3 м. Электроды соединяются горизонтальной полосой 40 × 4 мм методом сварки (болтовое соединение в грунте запрещено).

Расход материалов для типового контура склада 1 500 м² (периметр ~160 м):

Стоимость материалов — 35 000–80 000 ₽. Работы (траншеи 0,7–0,8 м, забивка, сварка, засыпка) — 70 000–180 000 ₽. Итого устройство контура — 110 000–260 000 ₽ для типового склада.

Факторы, влияющие на сопротивление. Влажность грунта (сухой песок — 1 500–3 000 Ом·м, влажный суглинок — 50–80 Ом·м), температура (промерзание зимой повышает сопротивление в 3–5 раз). Из-за сезонности сопротивление колеблется: летом 3,2 Ом, зимой при промерзании — 11–14 Ом. Поэтому контур проектируют с запасом 1,5–2 кратным от норматива.

Системы заземления. На современных складах применяется TN-S (отдельные проводники PE и N от трансформаторной подстанции). В старых зданиях встречается TN-C (объединённый PEN): при ремонте требуется переход на TN-C-S или TN-S.

При приёмке Ростехнадзор требует 3 документа: исполнительная схема контура, акт скрытых работ (фото траншеи и сварки до засыпки), протокол измерения сопротивления электролабораторией.

Кабельная сеть: ВВГнг-LS как минимум, FRLS — для эвакуации

Кабель — самая длинная и самая «незаметная» часть электрики. Ошибка с сечением или маркой обнаруживается через 6–18 месяцев, когда возникает перегрев или возгорание.

Маркировка ВВГнг-LS. «ВВГ» — медные жилы, виниловая изоляция, оболочка из ПВХ. «нг» — не поддерживает горение при групповой прокладке. «LS» — Low Smoke (низкое дымовыделение, не более 40% по ГОСТ Р МЭК 60332-3-22-2005). Минимально допустимая марка для складов категорий В1–В3.

ВВГнг-FRLS. Дополнительно «FR» — Fire Resistant (сохраняет работоспособность в пламени 180 мин при 750 °C). Обязателен для цепей систем безопасности: пожарная сигнализация, аварийное освещение, дымоудаление, насосы пожаротушения. По СП 6.13130.2021 для этих систем применяется только нг-FRLS.

Сечение кабеля. Подбирается по допустимому длительному току и потерям напряжения. Допустимый ток для меди в воздухе при +25 °C: 1,5 мм² — 19 А, 2,5 мм² — 27 А, 4 мм² — 38 А, 6 мм² — 46 А, 10 мм² — 70 А, 16 мм² — 85 А (3-жильный, на лотке). При прокладке в трубе или гофре допустимый ток снижается на 15–25%.

Типовое сечение для потребителей:

Способы прокладки. Открытая по лоткам — самый распространённый, 80–180 ₽/м монтажа. Скрытая в гофре — для офисных зон, 60–120 ₽/м. В металлической трубе — для пожароопасных зон категорий А и Б, 200–450 ₽/м. Параллельная прокладка силовых и слаботочных кабелей — не ближе 100 мм, расстояние от газопровода — не менее 1 м.

На приёмке инспектор проверит маркировку (нанесена через каждый метр), сертификат на партию, радиусы изгиба (не менее 7,5 диаметров), плотность затяжки в клеммах. Самое частое нарушение — применение ВВГ (без «нг» и без «LS») в попытке сэкономить 20–30% бюджета. Замена постфактум — 2,5–3 раза дороже первоначального монтажа.

Освещение склада: 75–200 люкс по нормам СП 52.13330

Освещение — отдельный блок, который тесно связан с электробезопасностью: тип светильников определяет тип кабеля, степень защиты, требования к УЗО. Подробный разбор по зонам и расчёт количества светильников — в материале о нормах освещения склада.

Нормы освещённости (СП 52.13330.2016). Складские помещения с эпизодическим пребыванием — 75 лк, с постоянным пребыванием персонала — 200 лк. Зоны комплектации, упаковки, контроля качества — 300–500 лк. Эвакуационное освещение — 0,5–5 лк на путях эвакуации.

Тип светильников для склада. Стандарт 2024–2026 годов — LED-светильники с IP65 и алюминиевым корпусом. Мощность 80–250 Вт, световой поток 10 000–35 000 лм. Цветовая температура 4 000–5 000 К (нейтральный белый, не утомляет). Срок службы 50 000–80 000 часов. Цена 4 500–18 000 ₽ за светильник. Альтернатива — линейные LED-ленты для зон с малой высотой потолков и аварийное освещение.

Защита линий освещения. Светильники подключаются через УЗО 30 мА (тип A для современных LED с импульсными драйверами). Автомат — 16 А для группы из 18–25 светильников по 150 Вт. Сечение кабеля — 2,5 мм² медь, марка ВВГнг-LS или КВВГнг для управляющих линий.

Аварийное освещение. Обязательно на путях эвакуации и в местах размещения средств пожаротушения. Время автономной работы — не менее 1 часа от собственных аккумуляторов или централизованной системы (БЭП — блок эвакуационного питания). Уровень освещённости на путях эвакуации — не менее 0,5 лк по СП 52.13330. Стоимость одного аварийного светильника с собственным БЭП — 2 800–7 500 ₽.

Чек-лист по освещению на приёмке (7 пунктов): замер освещённости люксметром в рабочих точках (минимум 5 точек на 100 м²), фактическая освещённость не ниже нормативной на 10% (с учётом запаса на загрязнение), отсутствие пульсаций свыше 10% (измеряется пульсметром), наличие аварийных светильников с маркировкой, испытание аварийной системы (отключение питания — светильники должны загореться за 0,5 с), соответствие IP светильников зоне установки, наличие сертификатов и паспортов.

Молниезащита для складов категории В5

Молниезащита защищает здание и оборудование от прямых ударов молнии и от наведённых импульсов в электросетях. Регулируется СО 153-34.21.122-2003.

Категории молниезащиты. I — для взрывоопасных зон классов B-I, B-II (производство и хранение горючих газов и пыли). II — для зон B-Ia, B-Ib, B-IIa и пожароопасных П-I, П-II (растворители, ЛВЖ). III — для остальных зданий, где требуется молниезащита. Большинство складов общего назначения относятся к категории III; склады ЛВЖ, лаков, химии — к категории II.

В5 — пожароопасная категория по пожарной нагрузке. Не путать с категорией молниезащиты. В5 — обозначение для пожароопасных зон по ПУЭ (хранение горючих материалов в количестве, при котором удельная пожарная нагрузка превышает определённые пределы). Для В5 требуется III категория молниезащиты + обязательно УЗИП на вводе.

Конструкция внешней молниезащиты. Молниеприёмник — металлическая сетка на кровле с ячейкой 10 × 10 м (для категории III) или штыревые молниеотводы по углам. Токоотводы — стальная полоса 25 × 4 мм или круг Ø 8–10 мм, проложенные по стенам с шагом 25 м. Заземлители — отдельный контур с сопротивлением не более 10 Ом (для категории III), 4 Ом (II), 1 Ом (I). Контур молниезащиты и контур защитного заземления соединяются по требованию ПУЭ 7 (п. 1.7.55).

УЗИП — устройство защиты от импульсных перенапряжений. При ударе молнии в ЛЭП в радиусе 1–2 км в проводах наводится импульс до 6 кВ. УЗИП сбрасывает его на заземление. Класс I — для ввода в здание, II — на ВРУ, III — у потребителей. Цена УЗИП класса II на 3 фазы: 12 000–35 000 ₽.

Стоимость молниезащиты для склада 3 000 м², высотой 9 м (категория III):

Для склада категории II (лаки, ЛВЖ) стоимость увеличивается в 1,8–2,5 раза.

Периодические измерения: раз в 5 лет — обязательно, для влажных зон — 2 года

Электроустановка деградирует со временем: сопротивление изоляции снижается из-за пыли и влаги, контур заземления окисляется, контактные соединения ослабевают. Без периодических измерений эти процессы остаются незаметными до аварии.

Что и как часто измеряется. ПТЭЭП (приложение 3, таблица 36) устанавливает периодичность:

На практике инспекторы Ростехнадзора и страховщики рекомендуют комплексные испытания раз в 5 лет для основных зон склада и раз в 2 года — для холодильника, моечной, зарядной, наружных установок.

Кто проводит измерения. Электролаборатория с действующей регистрацией в Ростехнадзоре и аттестованным персоналом не ниже IV группы по электробезопасности. Стоимость комплексных испытаний для склада 3 000 м²: 60 000–140 000 ₽. В состав работ входят: визуальный осмотр, измерение сопротивления изоляции мегомметром на 1 000 В или 2 500 В, измерение сопротивления заземления, измерение тока срабатывания УЗО и времени срабатывания, проверка петли «фаза-нуль» прибором MZC или аналогичным.

Документы по результатам. Технический отчёт электролаборатории с протоколами по каждому виду измерений. Срок действия отчёта — до следующих плановых измерений. Хранится на объекте 10 лет, по запросу предъявляется Ростехнадзору, страховщику, при покупке/продаже объекта. Без действующего технического отчёта аренда промышленного объекта и страхование на полную стоимость замены, как правило, невозможны.

При проведении измерений важно сопоставить результаты с предыдущими. Сопротивление изоляции линии 380 В обычно должно быть не менее 1 МОм (для новой проводки — 100–500 МОм). Если за 5 лет показатель упал с 200 МОм до 1,2 МОм — это сигнал к замене кабеля, даже если формально показатель ещё в норме. Деградация продолжится, и через 1–2 года кабель пробьёт.

Штрафы и предписания Ростехнадзора: размеры и практика

Ст. 9.11 КоАП РФ — основная статья за нарушение правил эксплуатации электроустановок. Для юридических лиц — штраф 200 000–300 000 ₽ или административное приостановление деятельности на срок до 90 суток. Для должностных лиц — 30 000–40 000 ₽. Для индивидуальных предпринимателей — 30 000–40 000 ₽ или приостановление до 90 суток. Подробный разбор аналогичных штрафов и подготовки к проверкам — в материале об аудите безопасности склада.

Дополнительные статьи: ст. 9.7 (повреждение электросетей до 1 кВ) — до 50 000 ₽, ст. 9.8 (нарушение правил охраны электросетей) — до 100 000 ₽, ст. 5.27.1 (нарушение требований охраны труда, частный случай — допуск персонала без группы по электробезопасности) — до 80 000 ₽ за каждого работника.

Самые частые нарушения по данным проверок Ростехнадзора 2023–2025 гг.:

Порядок проверки. Уведомление о плановой проверке поступает за 3 рабочих дня. Внеплановая проверка — по жалобе работника, после аварии или несчастного случая, по запросу прокуратуры. Срок проверки — до 20 рабочих дней. По итогам — акт с перечнем нарушений и предписание с указанием сроков устранения (обычно 30–90 дней). Невыполнение предписания в срок — повторный штраф плюс возбуждение дела по ст. 19.5 КоАП (до 200 000 ₽ для юрлица).

Подготовка к проверке за 14 дней должна включать: ревизию всех документов (паспорта на оборудование, протоколы измерений, удостоверения персонала), визуальный осмотр щитов на предмет коррозии и неисправностей, замена сгоревших ламп аварийного освещения, актуализацию журналов (оперативный, дефектов, инструктажей). Стоимость подготовительной ревизии собственными силами — 0 ₽, привлечения сторонней электролаборатории — 25 000–60 000 ₽.

Кейс склада 6 000 м²: приёмка электрики, ошибки и доработки

Дистрибьютор бытовой техники запустил собственный склад площадью 6 000 м² в Подмосковье. Проектная мощность электроснабжения — 320 кВт, 7 зон с разным режимом эксплуатации: основное хранилище (4 800 м²), холодильная камера для аккумуляторов и техники (300 м²), зарядная для 8 погрузчиков (250 м²), упаковочный участок (350 м²), офисный блок (200 м²), уличная зона разгрузки (4 дока).

Бюджет (факт). Проектирование — 480 000 ₽. ВРУ + основные щиты IP54 — 1 200 000 ₽. Щит холодильника IP65 — 220 000 ₽. Кабель ВВГнг-LS (3,2 км) — 1 800 000 ₽. Контур заземления (16 электродов, 220 м полосы) — 240 000 ₽. Молниезащита III категории — 380 000 ₽. УЗИП класса I+II — 65 000 ₽. LED-освещение (148 светильников по 200 Вт) — 1 380 000 ₽. Аварийное освещение (42 светильника) — 240 000 ₽. Монтаж — 2 350 000 ₽. Измерения и пусконаладка — 180 000 ₽. Итого: 8 535 000 ₽ (1 423 ₽/м²).

Сроки. Проектирование — 6 недель. Согласование с сетевой организацией и Ростехнадзором — 7 недель. Монтаж — 11 недель. Пусконаладка — 3 недели. Итого до подписания акта Ростехнадзора — 28 недель (~6,5 месяцев).

Ошибки приёмки. Инспектор Ростехнадзора выявил 7 замечаний:

Общая стоимость устранения — 473 000 ₽ (5,5% от бюджета электрики). Сроки сместились на 14 рабочих дней.

Повторная приёмка прошла без замечаний. 3 урока для будущих проектов: в ТЗ подрядчику явно указать IP54 / IP65 по зонам (иначе ставят IP54 «по умолчанию»); запросить у электролаборатории замер сопротивления грунта до проектирования контура; проверку удостоверений ответственных делать не позднее чем за 60 дней до приёмки — переаттестация занимает 7–14 дней.

Операционные расходы. Плановые измерения раз в 2–5 лет: 35 000 ₽/год. Замена УЗО и автоматов: 60 000–120 000 ₽/год. Переаттестация персонала: 18 000–28 000 ₽/год. Итого 140 000–225 000 ₽/год — около 1,6–2,6% от капитальных затрат на электробезопасность.

<!-- callout-2 -->

FAQ

Можно ли поставить общее УЗО 100 мА на ввод вместо 30 мА на каждой группе? Нет. ГОСТ Р 50571.3-2009 однозначно требует уставку не более 30 мА на групповых линиях с розетками и оборудованием, к которому имеет доступ персонал. Общее УЗО на 100–300 мА с задержкой (селективное) ставится дополнительно — для защиты от пожара и резервирования, но не вместо групповых. Замена 30 мА на 100 мА — нарушение, штраф 200 000 ₽ по ст. 9.11 КоАП.

Почему IP54 для основного склада и IP65 для холодильника — где грань? IP54 — пыленепроницаем + защита от брызг. Этого достаточно для сухого отапливаемого склада. В холодильнике при размораживании образуется конденсат, который стекает по поверхностям, в моечной возможны прямые струи воды от моющих машин — для этих условий нужен IP65 (полная пыленепроницаемость + защита от струй). Граница: если в помещении возможны прямые струи воды, конденсат или регулярное замораживание-размораживание — IP65. Стоимость щита IP65 на 50–80% выше IP54, но это окупается отсутствием замены аппаратов через 12–18 месяцев из-за коррозии.

Сколько стоит контур заземления для склада 3 000 м² и можно ли его сделать самостоятельно? Материалы 35 000–80 000 ₽, работы 70 000–180 000 ₽, итого 110 000–260 000 ₽. Самостоятельный монтаж формально не запрещён, но измерение сопротивления должна выполнять электролаборатория с лицензией, а сварные соединения — аттестованный сварщик. На приёмке Ростехнадзор требует акт скрытых работ с фото траншеи и сварки до засыпки, без него контур не принимают. Поэтому экономически оправдано отдать всё подрядчику с лицензией.

Что делать, если сопротивление заземления больше 4 Ом? Три варианта в порядке возрастания стоимости. Добавить 3–6 дополнительных электродов по периметру контура (стоимость 40 000–100 000 ₽, снижает сопротивление на 30–50%). Углубить электроды до 5–6 м с применением кольцевых электродов (более стабильно по сезонам, 80 000–150 000 ₽). Применить электролитическое заземление — модули с солевым раствором, повышающим электропроводность грунта (200 000–450 000 ₽, для скальных грунтов и вечной мерзлоты).

Можно ли использовать кабель ВВГ вместо ВВГнг-LS, если у меня склад категории Д? Технически — да, по ПУЭ для категории Д ограничения по горючести кабеля минимальные. На практике почти все коммерческие склады попадают в категории В1–В3, для которых ВВГнг-LS обязателен. Категория Д — это склад металла, песка, кирпича без упаковки. Любая картонная упаковка, паллеты — это уже В3 или выше. Перед закупкой кабеля закажите акт категорирования помещения у проектной организации с лицензией МЧС (стоимость 15 000–35 000 ₽). Если категория окажется В, замена кабеля постфактум — 2,5–3-кратная стоимость первоначального монтажа.
